一、准备工作 1、拷贝“二调符号库”，打开文件选择“字体”,拷贝所有字体到C:\Windows\Fonts文件下。 2、安装中国工具； 3、拷贝基础数据。 二、基础数据处理 1、识别数据所占图幅框 2、图幅框裁剪DLTB、XZDW、XZQJX 3、生成标准图幅（根据屏幕生成标准图幅）----数据视图

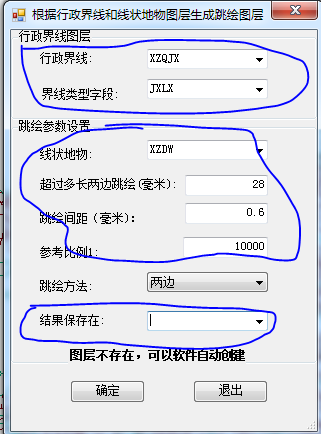

4、生成跳绘界线(选择默认，但结果保存建议清空。此步骤原理是空间位置分析功能，将XZDW与XZQJX重叠的部分需跳绘显示。)

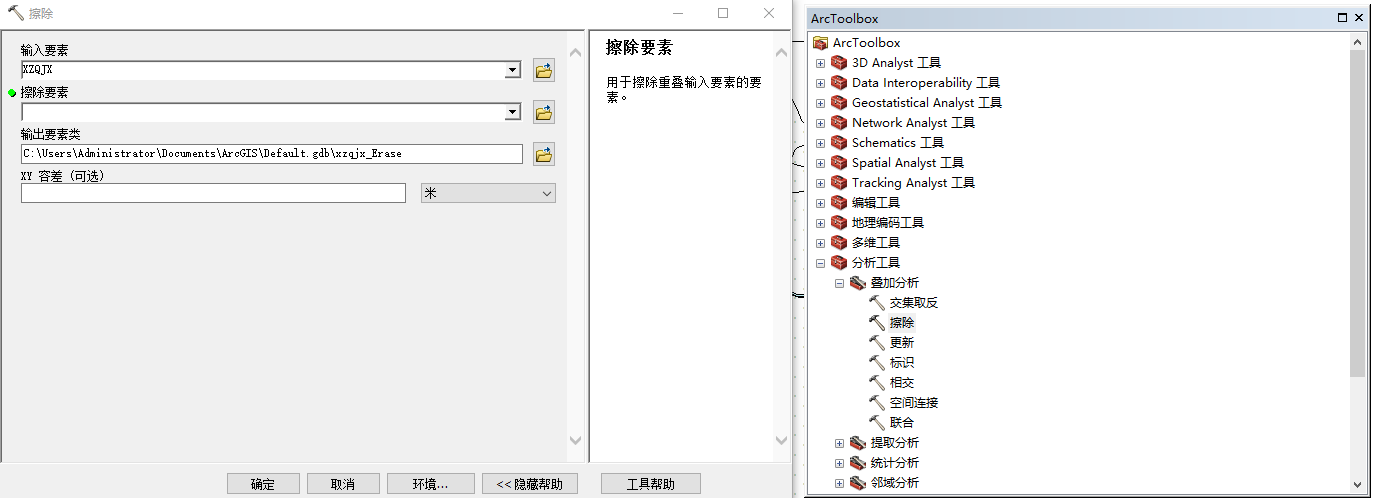

ArcToolbox—分析工具—叠加分析—擦除—输入要素xzqjx—擦除要素—thx—输出要素类XZQJX—确定—移除原有xzqjx,添加输出要素类XZQJX (开始编辑状态)

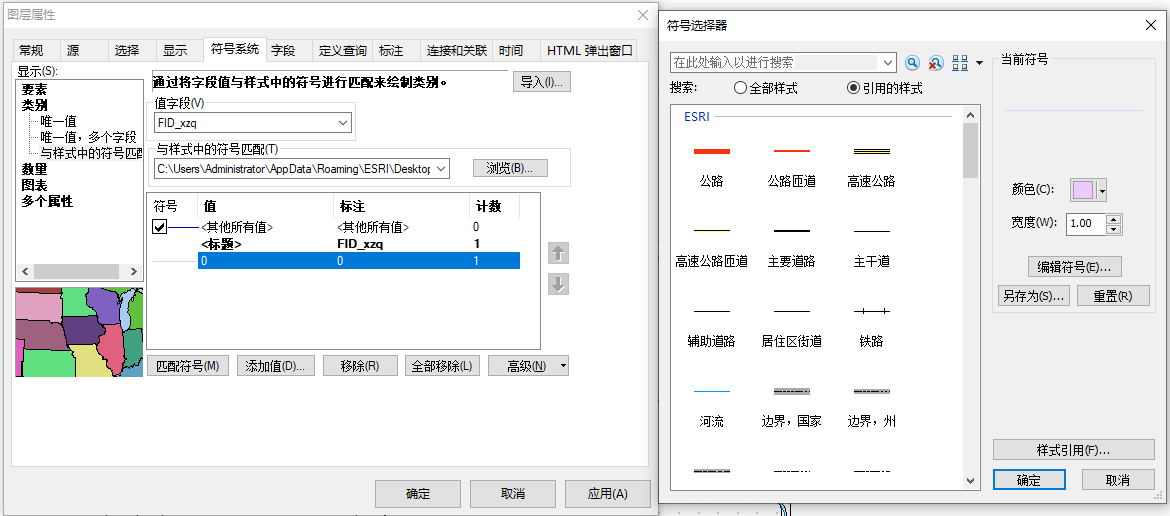

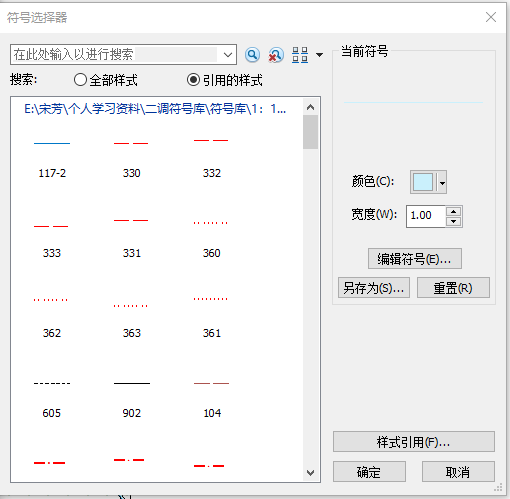

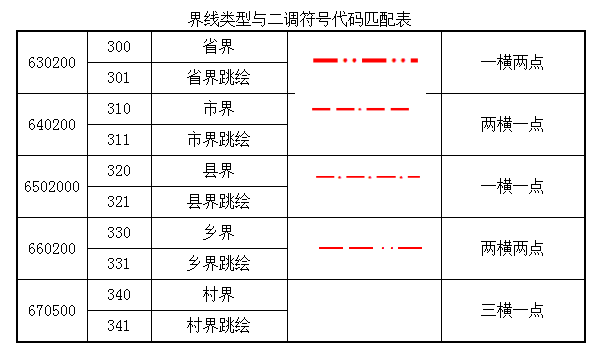

（1）Thx :------值字段JXLX------浏览选择二调符号库------添加值------匹配符号-------匹配----

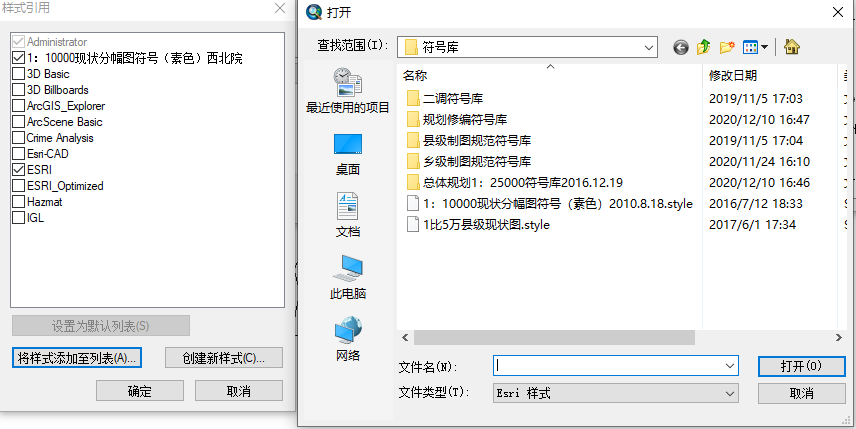

----样式引用-----将样式添加至列表-----
-----打开-----确定
擦除之后行政区新建字段跳绘界-----填写XX不跳绘-----全选复制粘贴到THJ-----填写XX跳绘------符号匹配

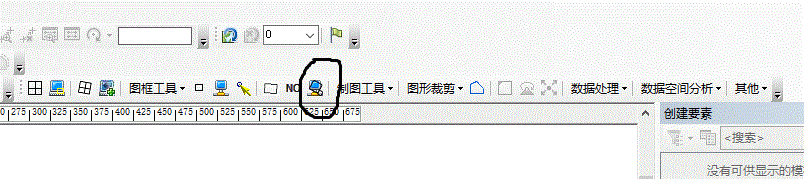

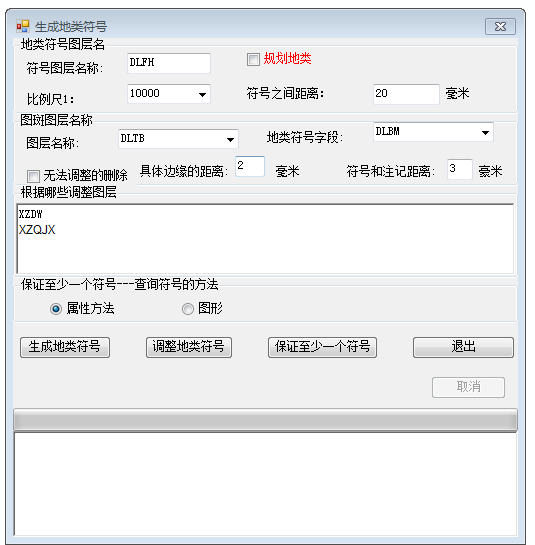

6、生成地类符号，运用中国工具，都使用默认值。

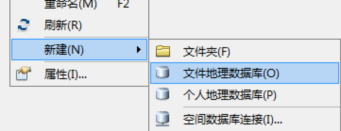

形成 DLFH 层，然后匹配符号库 DLFH—符号系统—类别—与样式中的符号匹配—值字段DLBM—浏览二调符号库—匹配符号—确定（建议101/102/104/118/112/204/205调整为6.5-5大小。） 7、打开目录，新建mdb，将更新图件所需的DLTB、XZDW、XZQJX、THJ（跳绘界）都存入一个MDB中。 在 打开

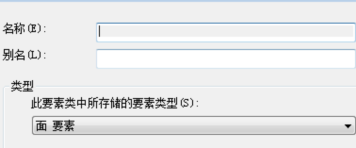

数据库名字填写成对应的分幅名称 新建要素 新建地形要素点(点文件)，接合表、辅助线、引线(线文件)，情况不同需建文件也不同，在数据库中空白处点右键

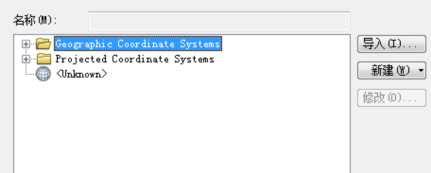

选择空间参考或者Import ( 导入 )
新建字段或者Import(导入)字段 7、纸张设置

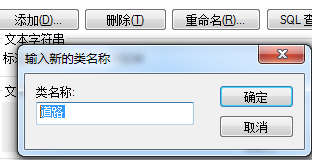

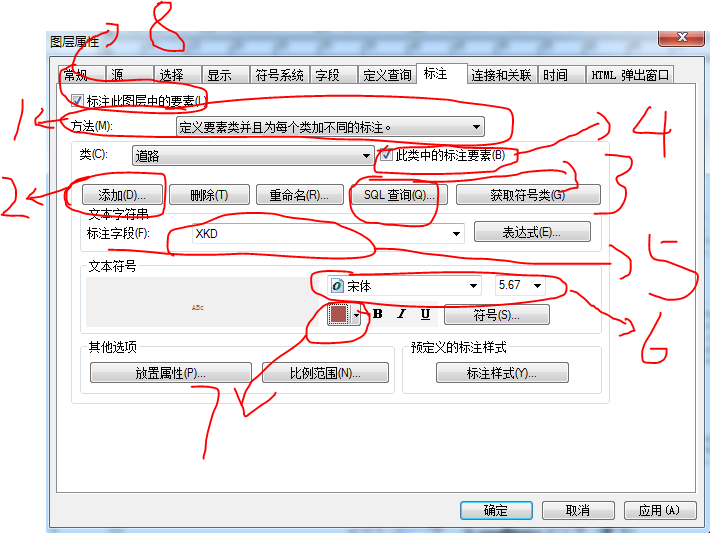

三、匹配 （1）、设置XZDW图层。 XZDW图层--右键--打开属性表--新建字段“XKD”，左上角下拉菜单--按属性选择--选择“[QSXZ] in（'10','20'）--在XKD上右键--字段计算器-- [KD]&"(G)"。为编辑状态(必须将整数位改为1为小数，显示效果为3.0(G)) XZDW图层--右键--属性--标注 ①、方法：定义要素类并且为每个类加不同的标注； ②、添加：类名称--道路；

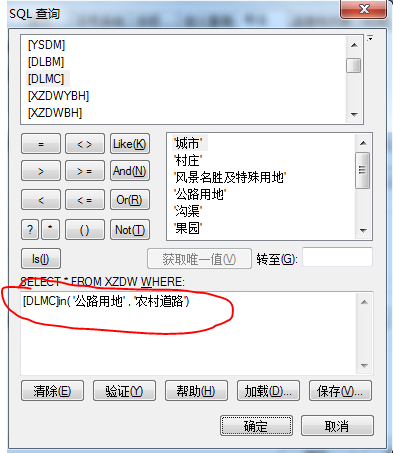

③、SQL查询--[DLMC]in( '公路用地','农村道路');或输入代码。 ④、勾选当前此类中的标注要素（把其他类的都去掉）； ⑤、标注字段：XKD（宽度）； ⑥、设置字体及大小：宋体--5.67； ⑦、设置RGB颜色:

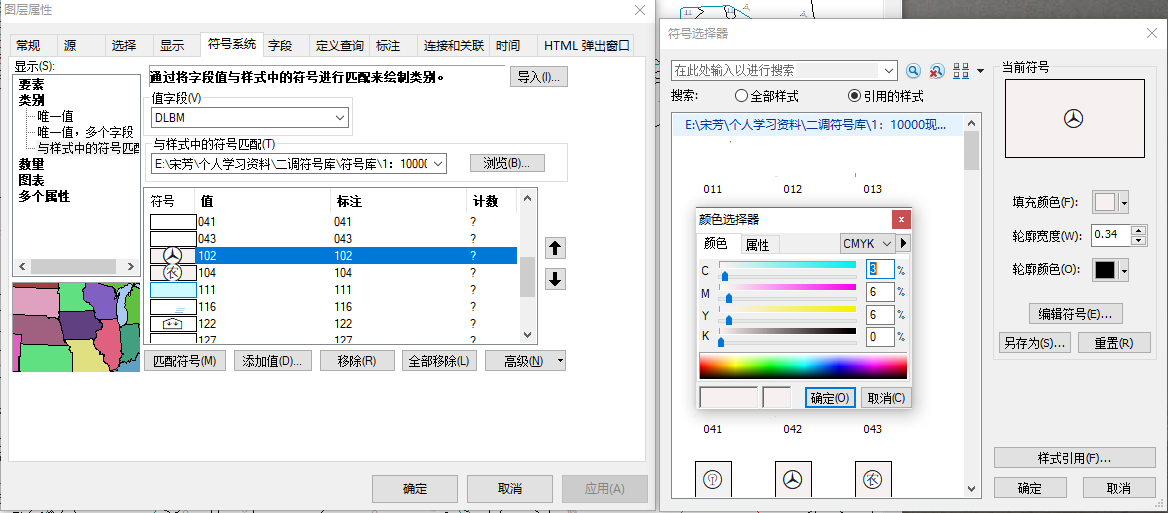

⑧、勾选--标注此图层中的要素。 依照上述方法标注，河流及沟渠的标注：类--河流，SQL查询-- [DLBM] in( '111' , '117' )--字体及大写不变--RGB改为“0,120,200”。 （2）、DLTB DLTB层--右键--属性--符号系统--类别--与样式中的符号匹配--值字段：DLBM——与样式中的符号匹配--选择二调符号库。

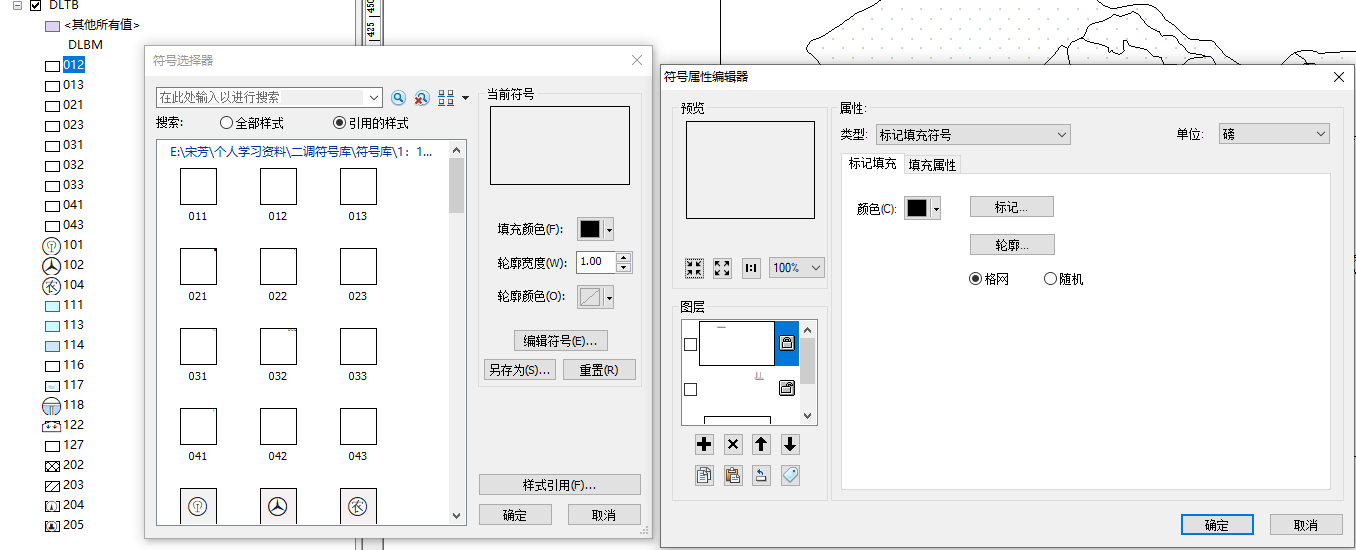

由于我们选择的是点显示地类符号，故需关闭DLTB层的符号。逐地类关闭。
（特殊符号的单独改）

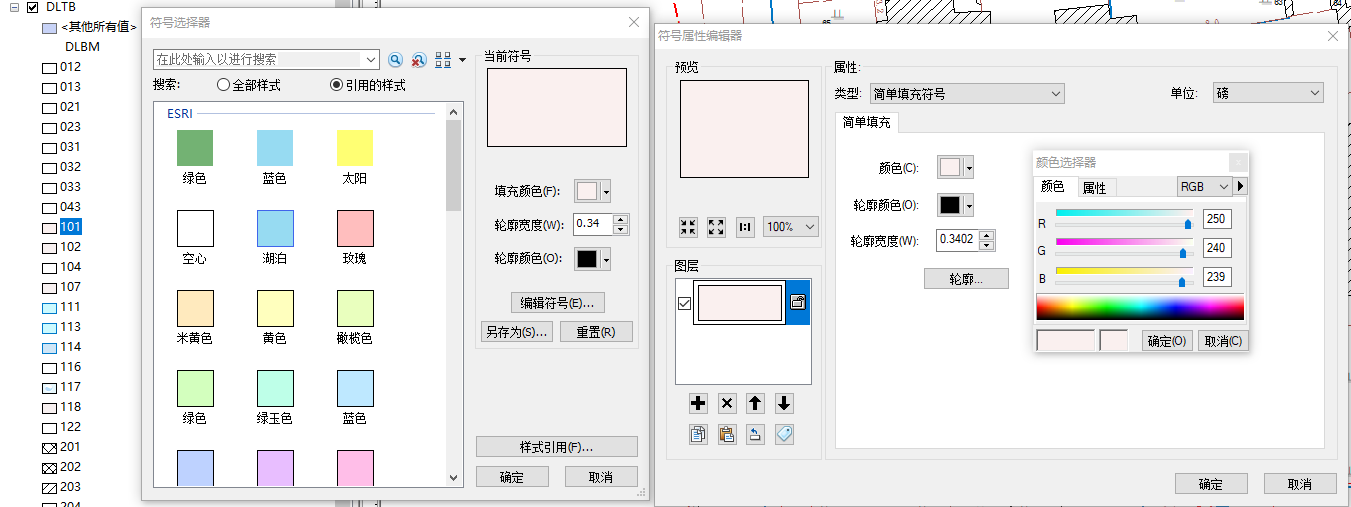

颜色填充来源于

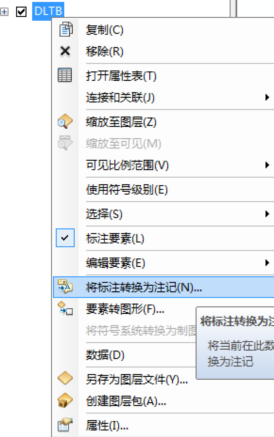

DLTB—标注---标注字段TBBH---黑体5.67---确定 然后右击地类图斑层，出现如下图

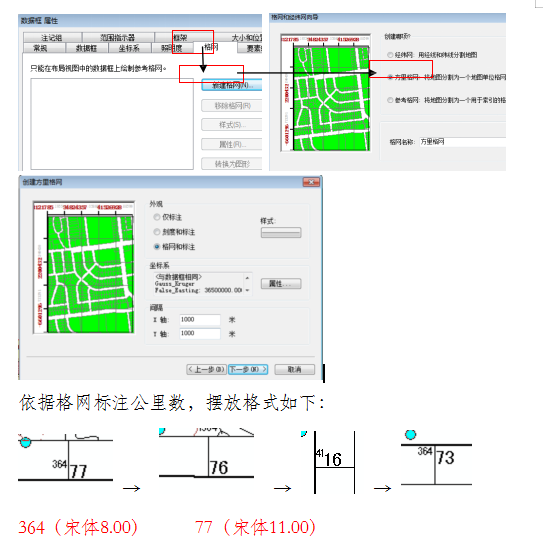

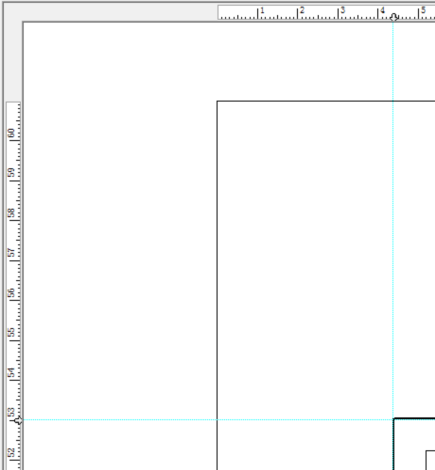

四、图框注记 1) 公里数设置 布局视图右击属性

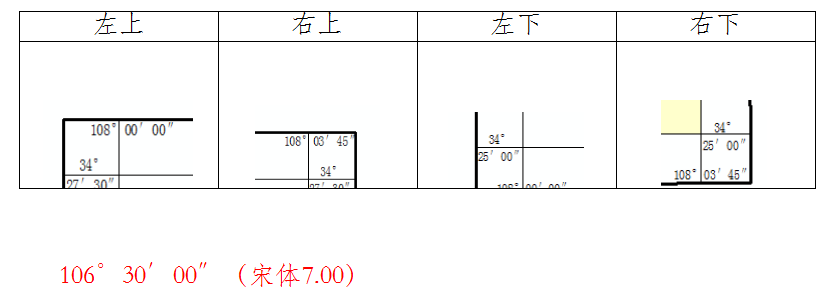

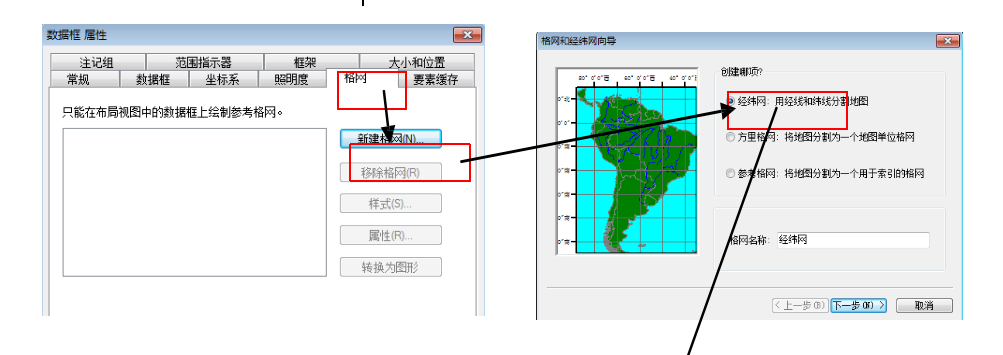

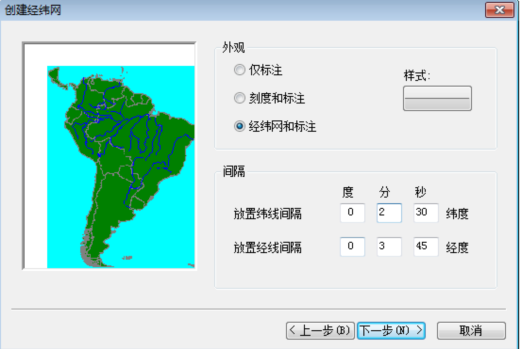

2) 四角经纬度设置 布局视图右击属性
依据格网标注公里数，摆放格式如下：

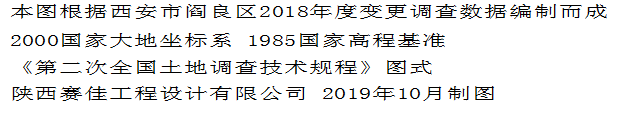

五、图幅整饰 （1）修改图幅右下角，阎良的是以文本存储的文本框组合，遮盖下面的数字，故可直接编辑。右键----取消分组---修改--改为以下内容：
修改完毕后，选择全部--右键---组---右键---属性--框架--背景--白色。
（2）、图框外部村名整饰，将图框外的村名移动到对应位置

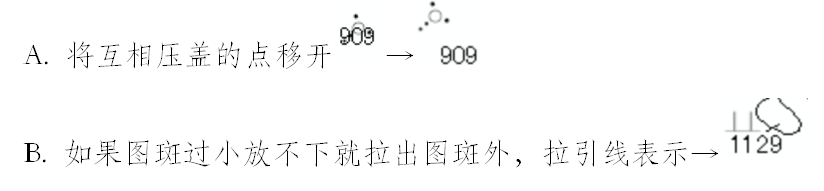

（村名宋体7.00） （3）将小地名，公路名，河流水系方向移到新位置。（河流名有专用字体--左斜宋体）------新建要素DM （4）驻地点包括县、乡、村三个级别，分别有对应的符号表示，名称应放置在驻地点旁边，且不压盖其他地物。（黑体8.50） （5）地类符号与图斑编号 A. 将互相压盖的点移开
C. 点不能压点，点不能压线 （6）调整图幅名重叠压盖情况。 （7）其他要素依据各县情况标注。 说明：建议将各标注都转为注记，方便后期整饰。特别是XZDW宽度，会有较多的显示，应将相同宽度的多余显示去掉。 图例从其他区县工程拷取或直接软解截图，复制粘贴。 图幅内的小地名可直接从谷歌下载。

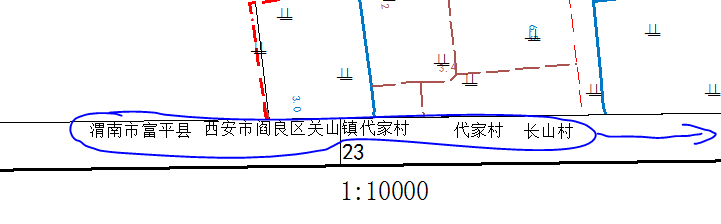

（8）隶属注记 行政界线靠近图框处，在界线两边标注各自的坐落单位名称
|
