一、影像裁剪的方法

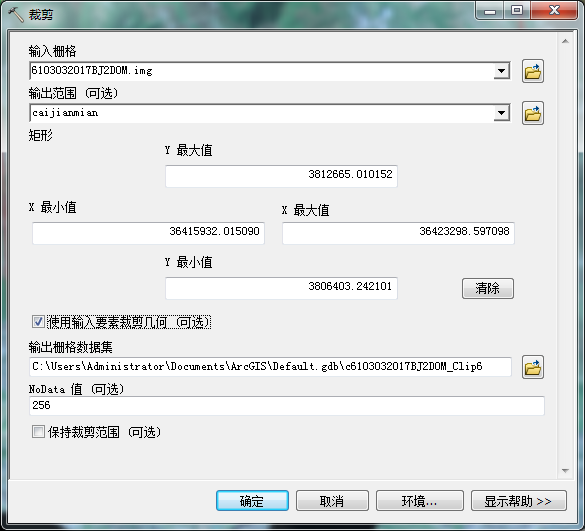

ArcToolbox--“数据管理工具”--“栅格”--“栅格处理”--“裁剪”

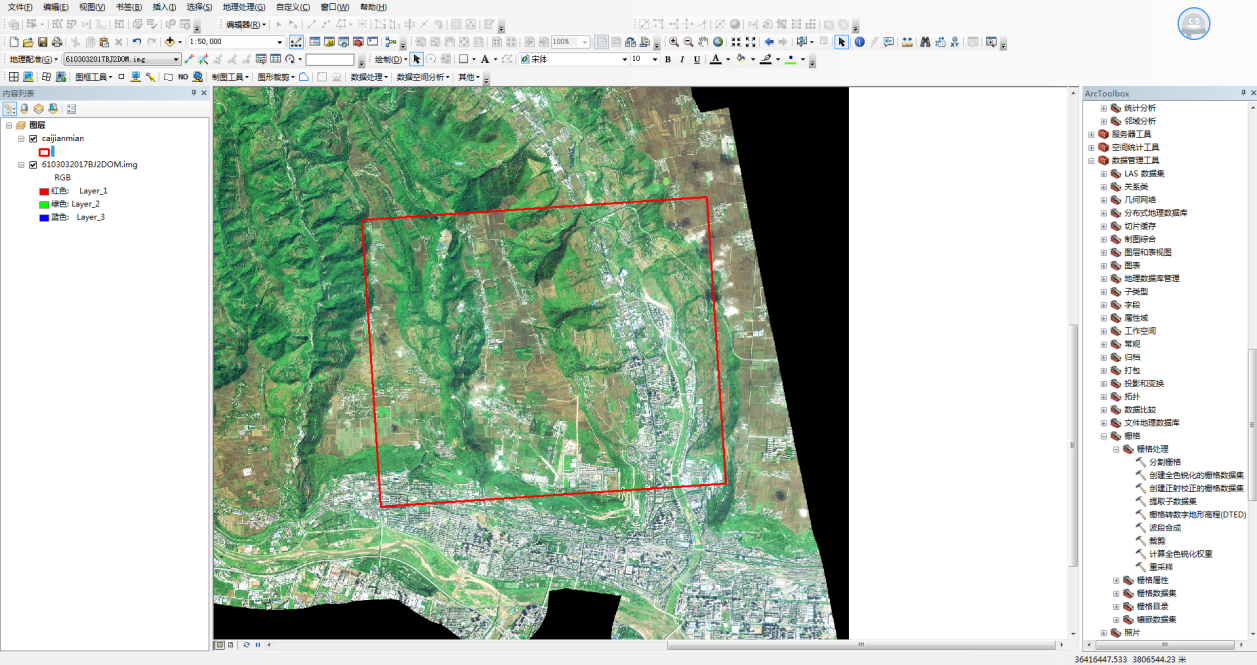

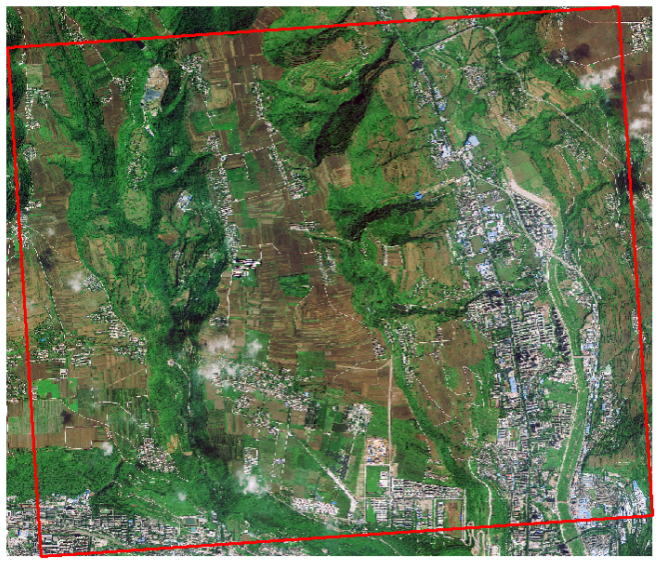

1、“输出范围”项可以选择一个矢量要素，选择之后下面的最小外包矩形数值将自动填写。

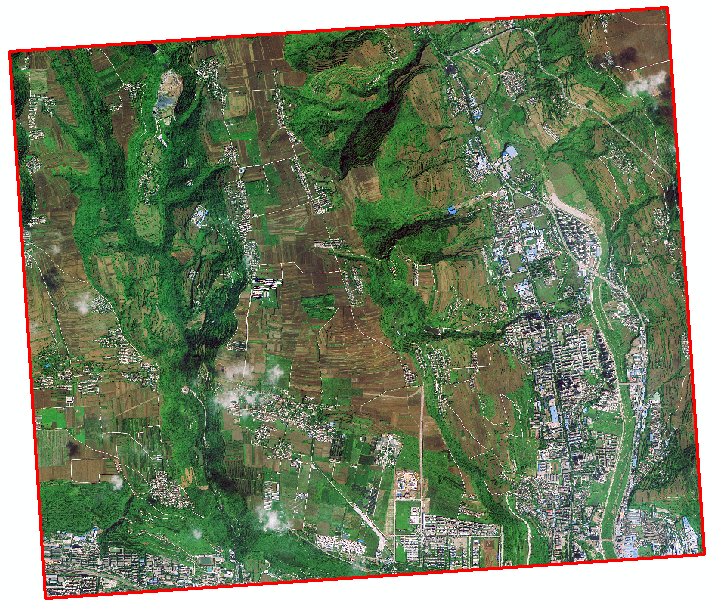

2、勾选“使用输入要素裁剪几何(可选)”则不会沿着外包矩形裁剪，而是沿着面要素周长裁剪，面要素以外则变为NoData。

3、“NoData值(可选)”与“保持裁剪范围(可选)”两项对于一般操作来说不经常用到。



ArcGIS中进行影像裁剪3.png ArcGIS中进行影像裁剪4.png

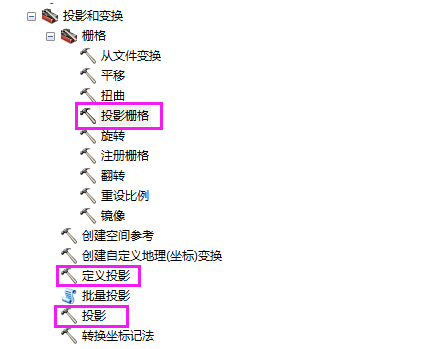

二、在ArcGIS软件里面有三个常用的工具与坐标有关的工具，分别是：

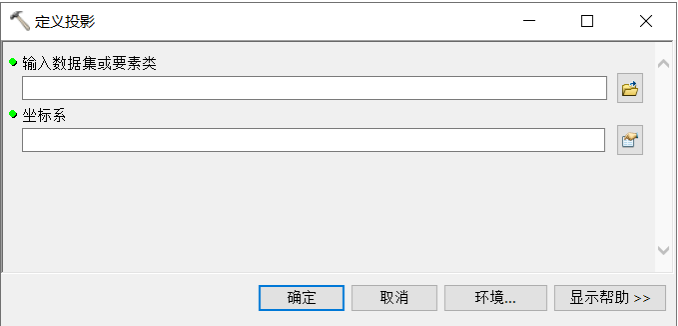

1、定义坐标

此工具对于数据集的唯一用途是定义未知坐标系。使用此工具前，必须已获知该数据集的正确坐标系。


注意：这里定义的可以是栅格数据也可以是矢量数据，只要它本身没有坐标，但是你知道它正确的坐标，就可以用这个工具去定义。什么时候会出现这种情况呢，比如，CAD的dxg等数据加载到ArcGIS里面是没有坐标系的，但是在CAD画图的时候是有坐标系的，这时候就可以用这个工具去定义正确的坐标系，所以当你拿到一个CAD文件的时候就一定要问清楚用的是什么坐标系。

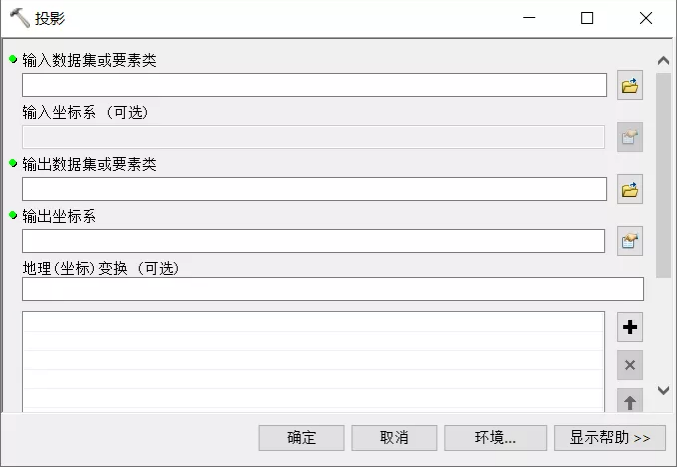

2、投影将空间数据从一种坐标系投影到另一种坐标系。矢量数据专用。注意，这里的矢量数据必须要有坐标系。

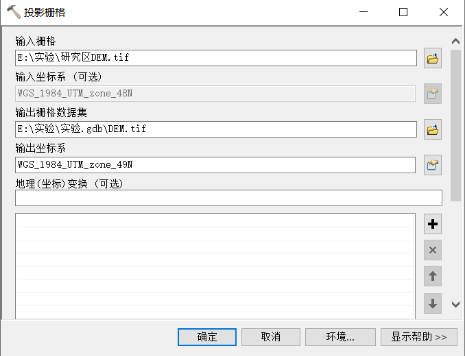

3、投影栅格

将栅格数据集从一种投影变换到另一种投影。同样的，这里的栅格数据必须要有坐标系。


总结为一句话就是当数据没有坐标系又知道其正确坐标系时，用“定义投影”工具定义坐标系，当矢量数据需要转换坐标时，用“投影”工具，当栅格数据需要转换坐标时，用“栅格投影”工具。
