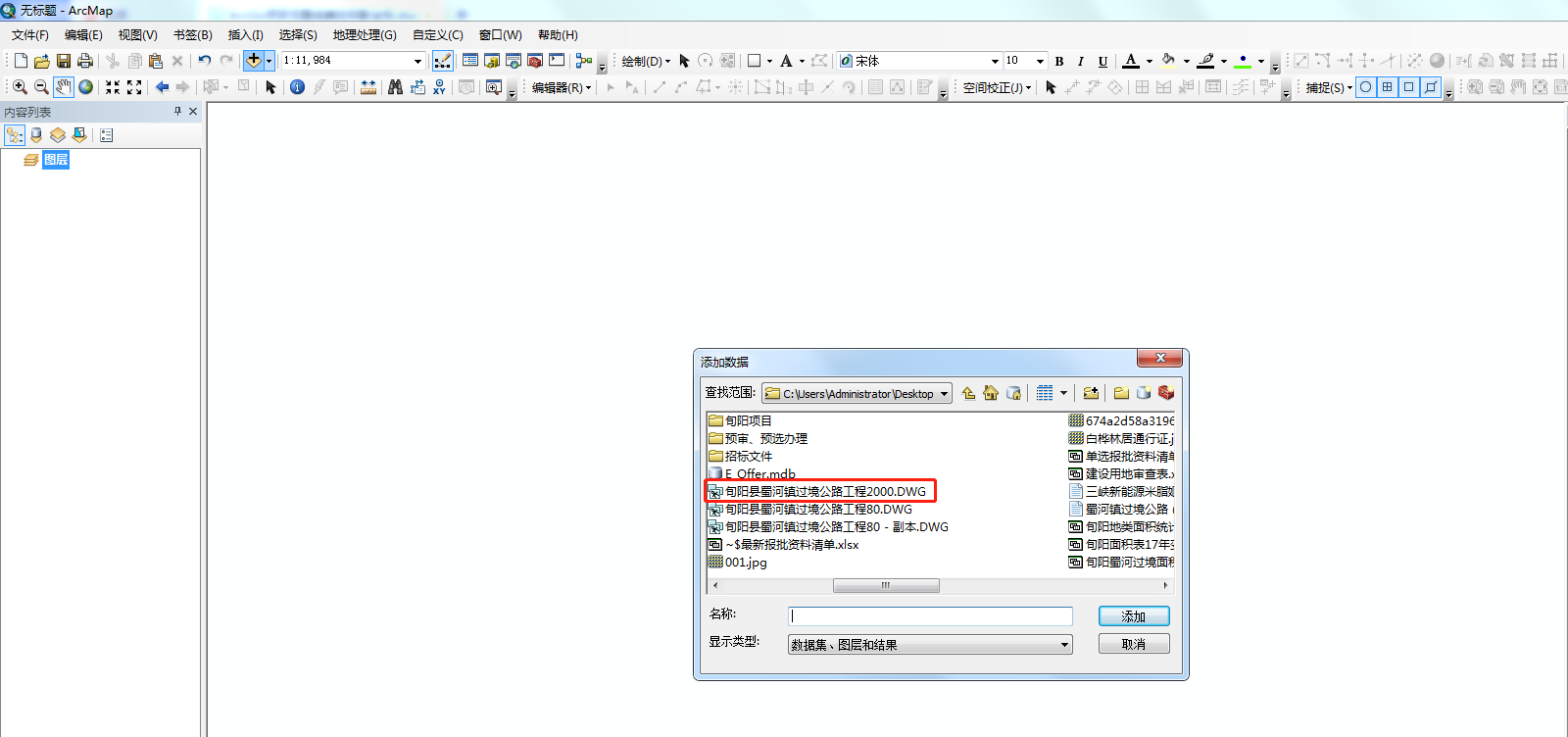

1. 首先将准备好的项目范围线导入到ArcGis里面。

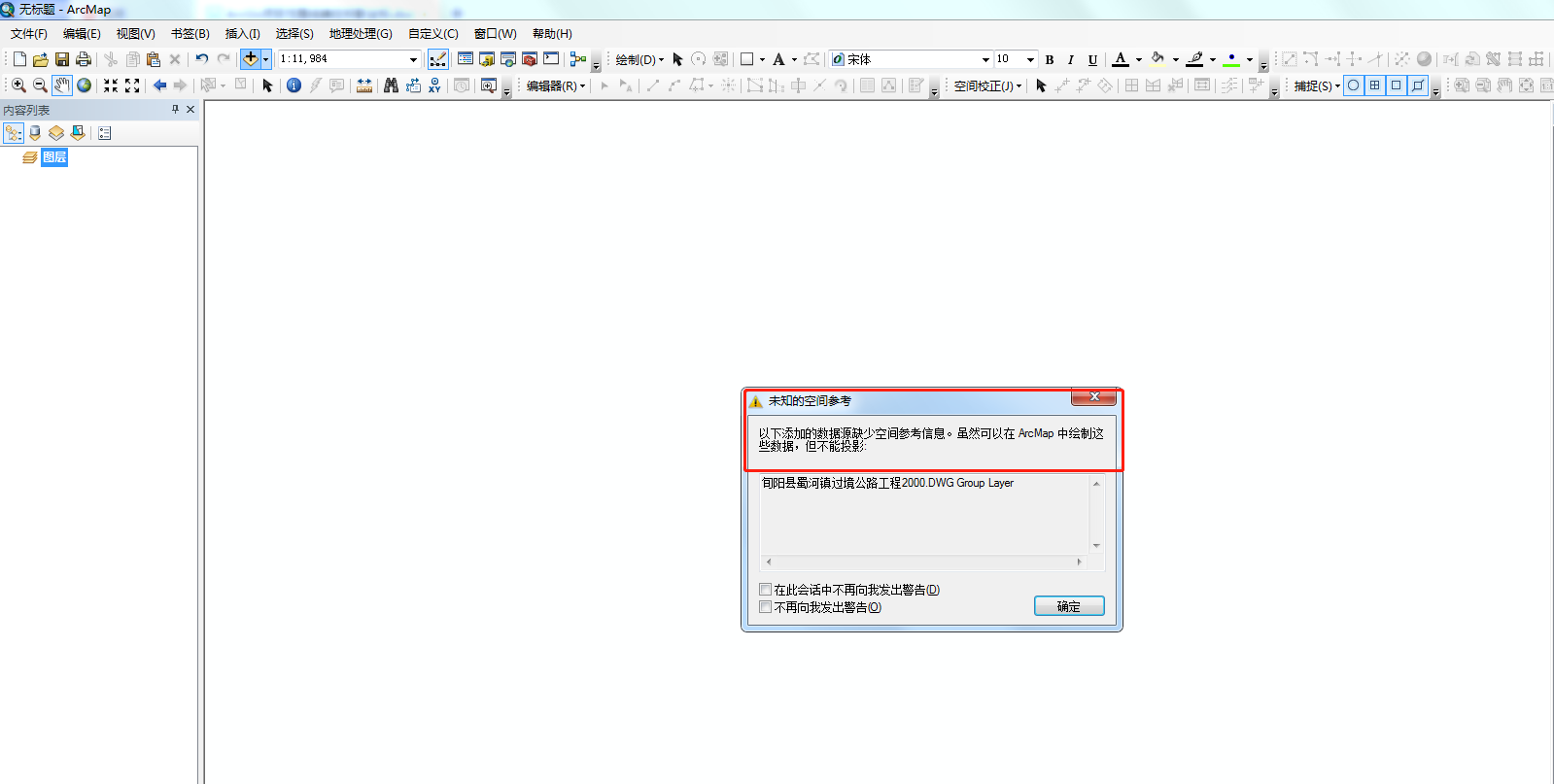

2. 下列情况是在范围线没有坐标的情况下会出现“未知的空间参考”然后确定。

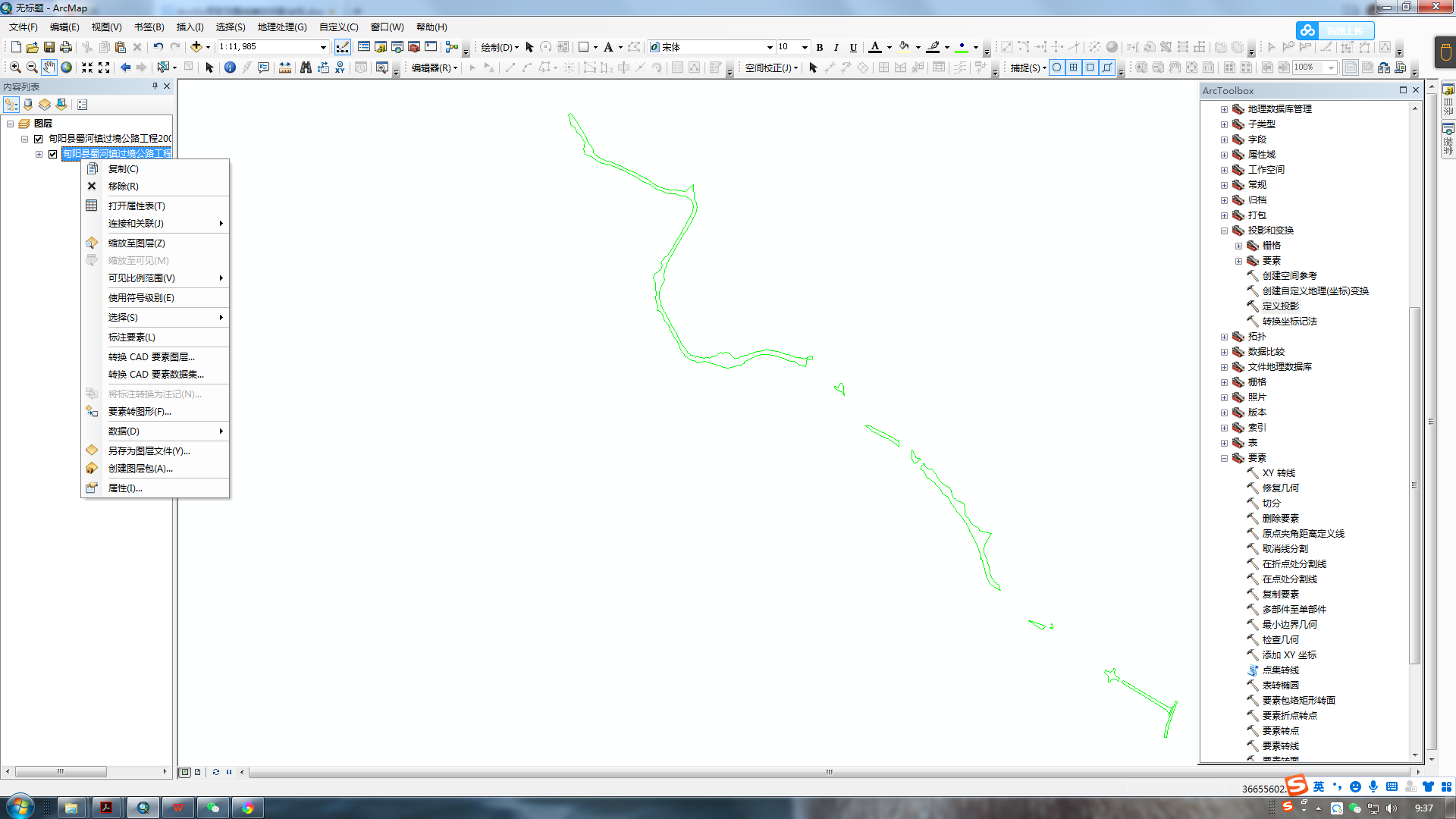

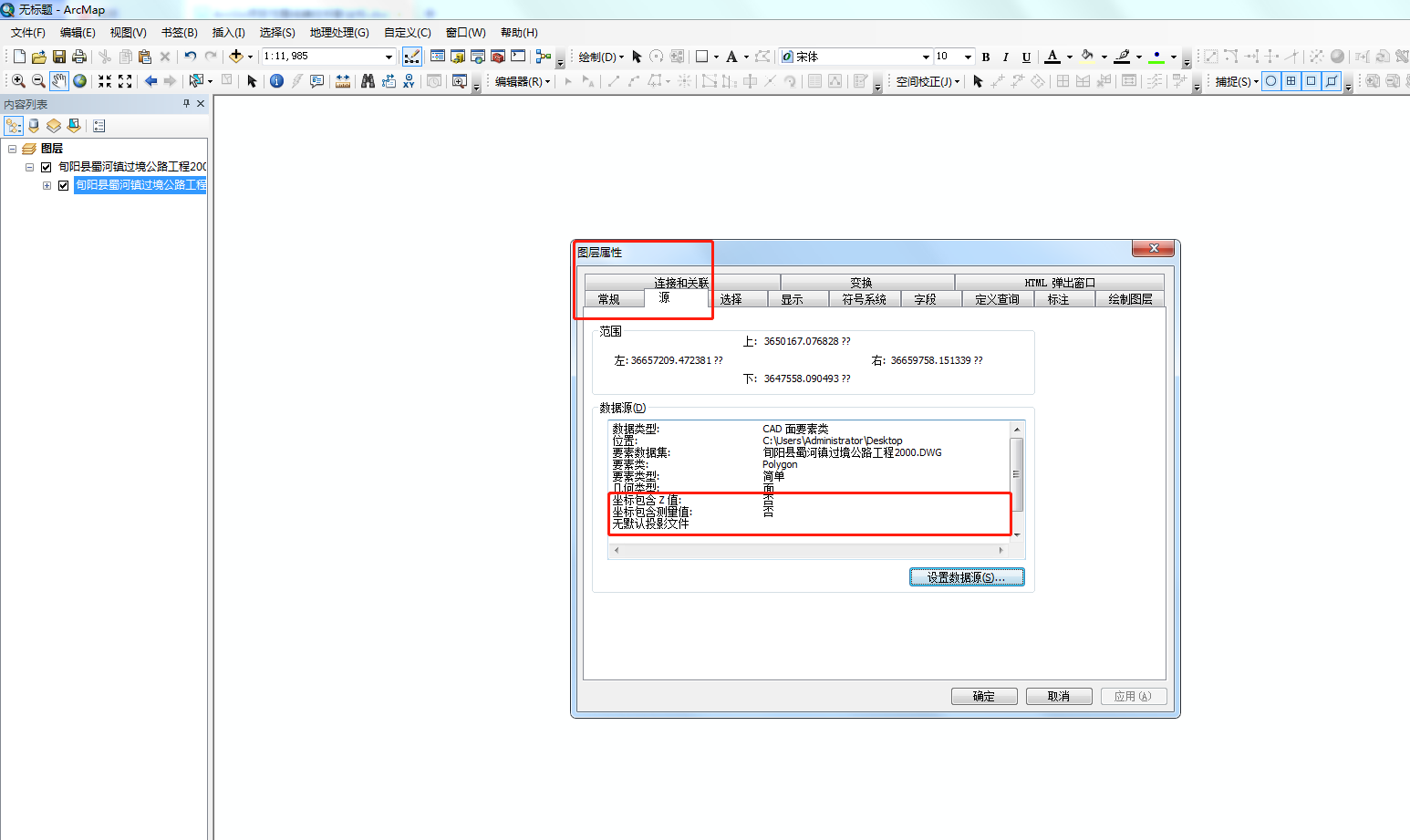

3. 项目范围线会随着加载到ArcGis里面,然后根据项目范围线名称右击鼠标之后,点击属性-图层属性-点击连接和关联里面的“源”,从中可以看到该范围线是没有投影坐标的。

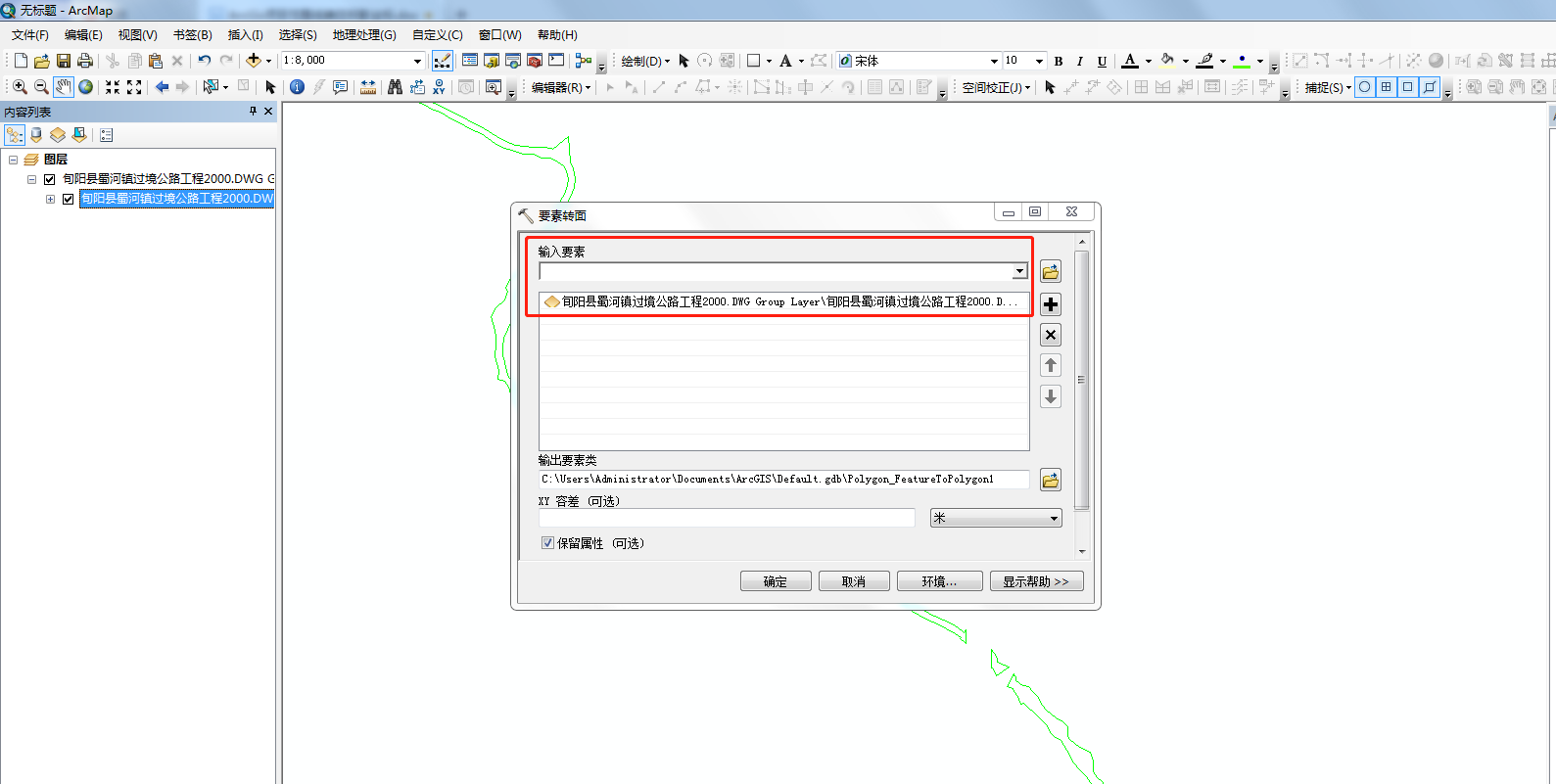

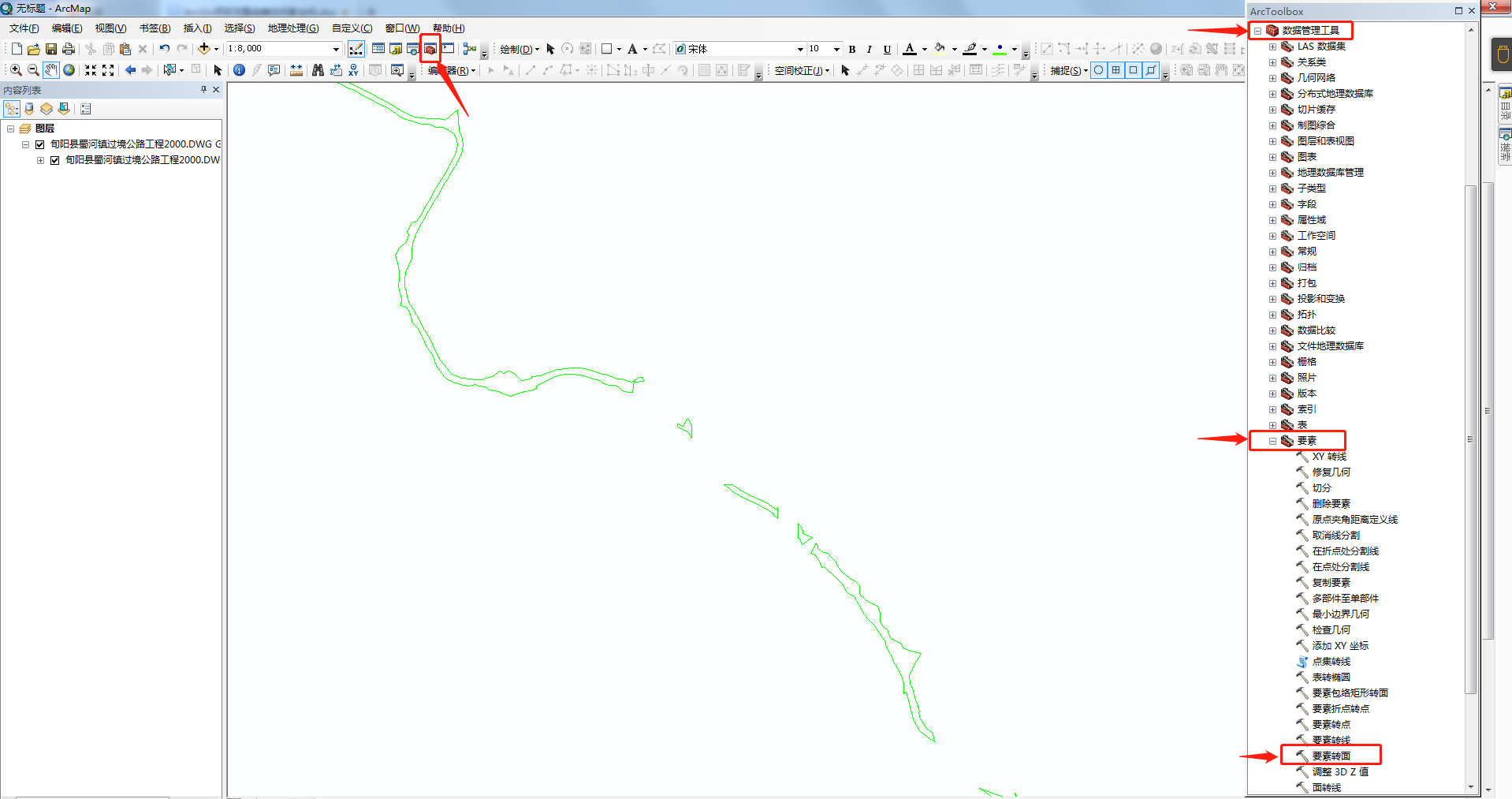

4. 因导入的数据是DWG格式,无法进行坐标头像,还需将该范围线转成面。首先ArcToolbox-数据管理工具-要素-要素转面-输入要素(项目范围线)-输出要素(由DWG格式转为SHP面之后)-文件储存位置选定之后-点击确定(转面成功之后右下角会“√要素转面”,如果失败的会出现“×要素转面”)

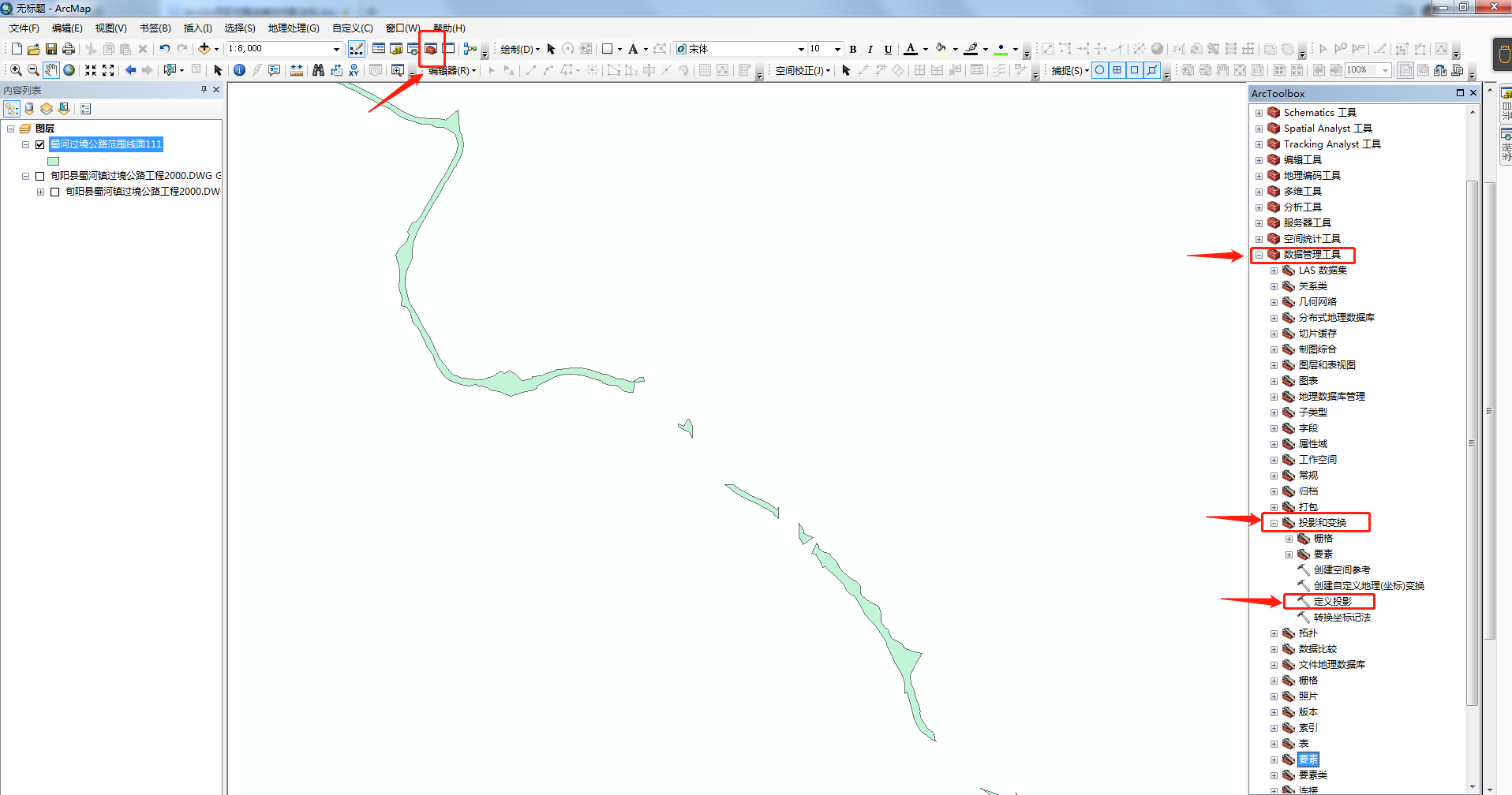

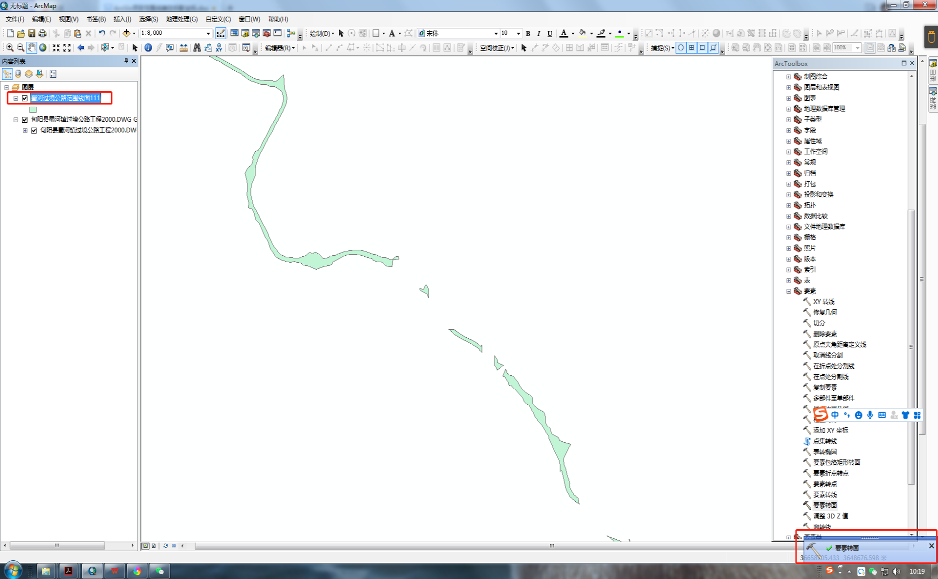

5.该项目范围线现已转成面状,接下来进行投影定义。ArcToolbox-数据管理工具-要素-投影和变换-输入数据集或要素类(项目范围线SHP格式)-确定坐标点击确定。

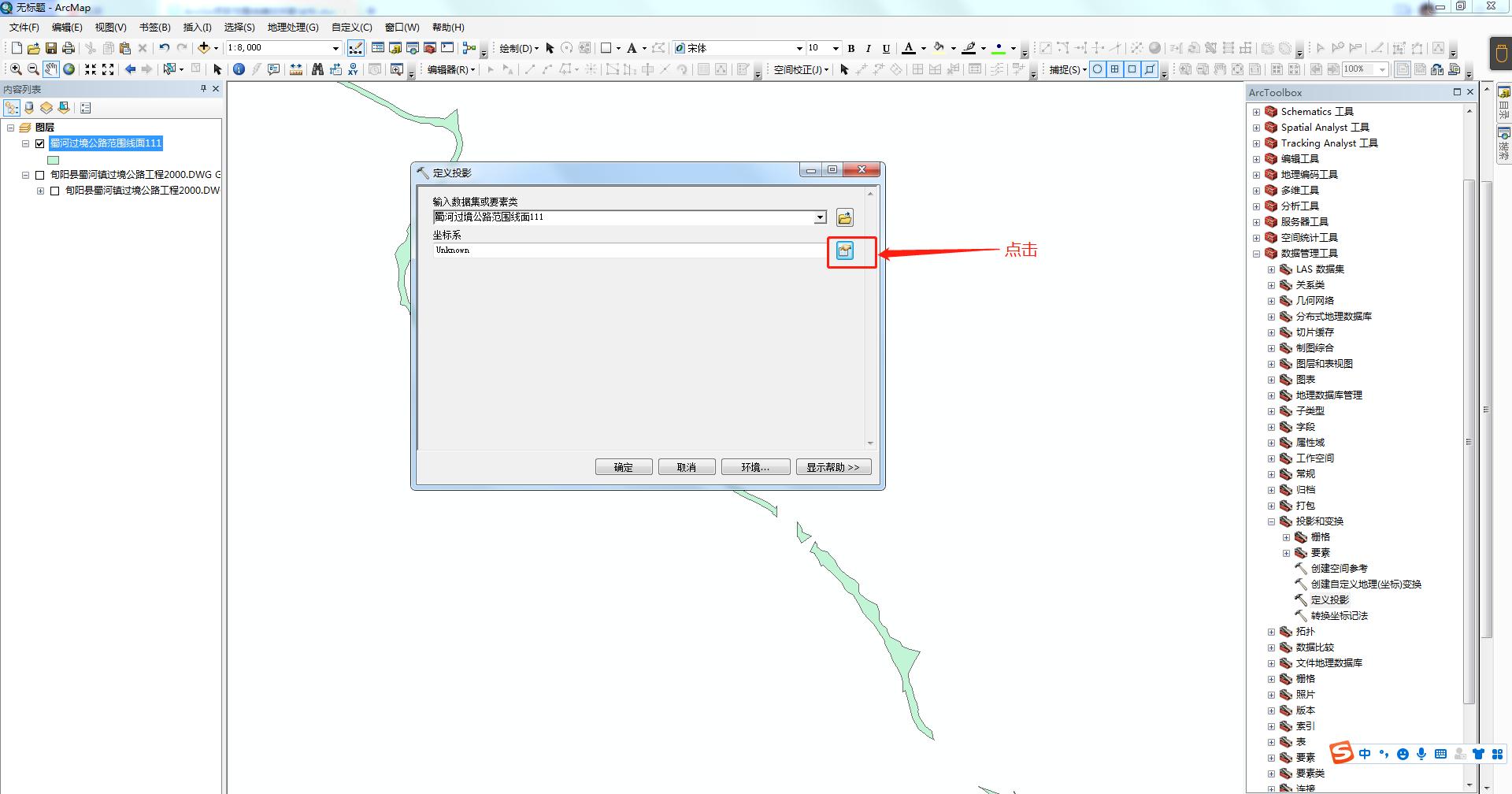

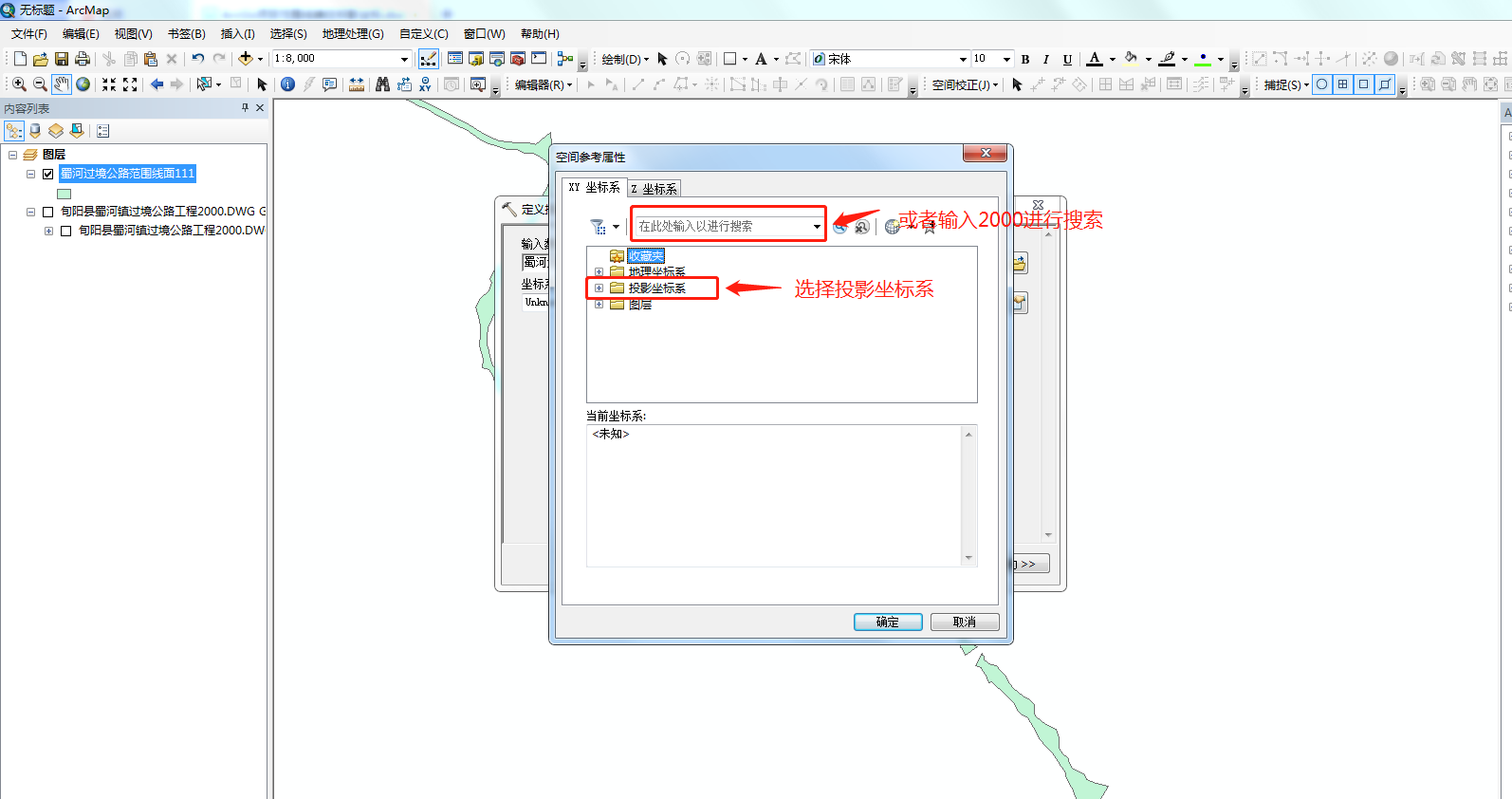

6.点击图中箭头所指位置,选择相应的坐标。

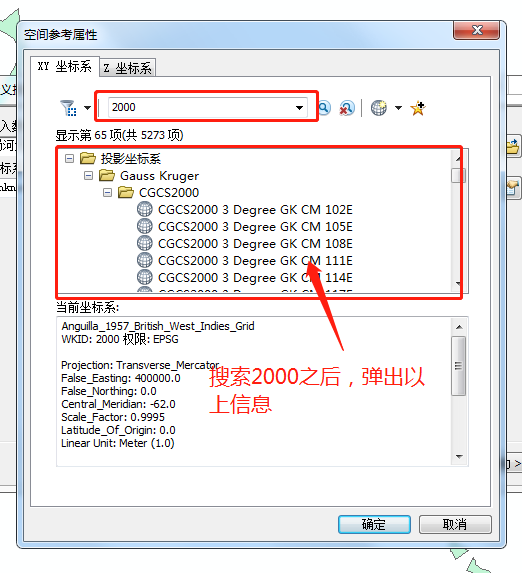

7.搜索具体坐标,确定投影坐标

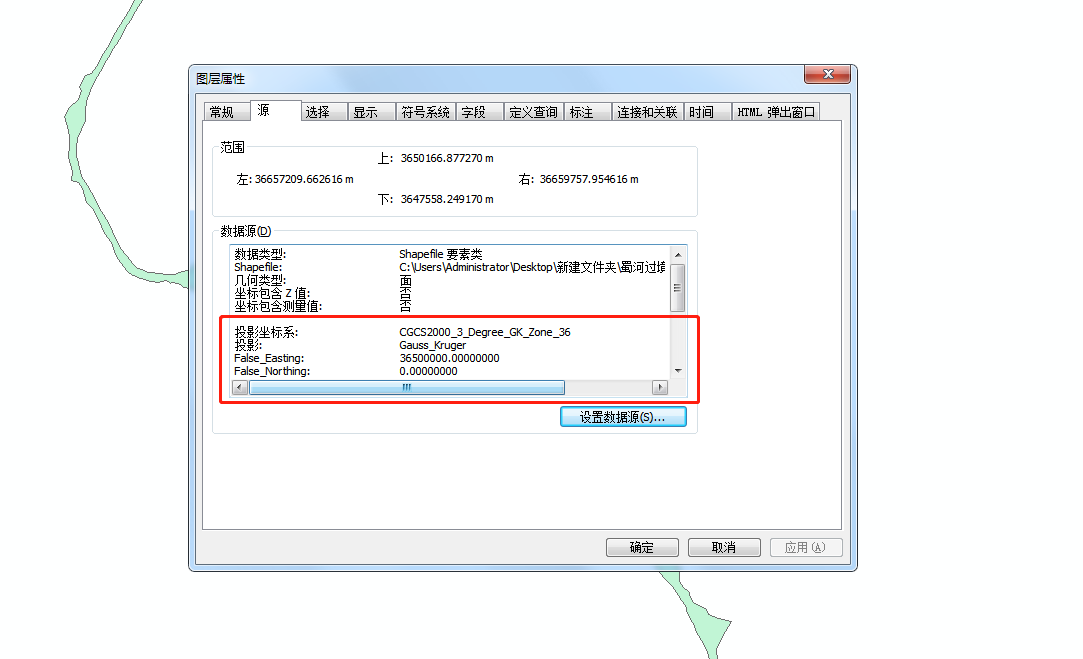

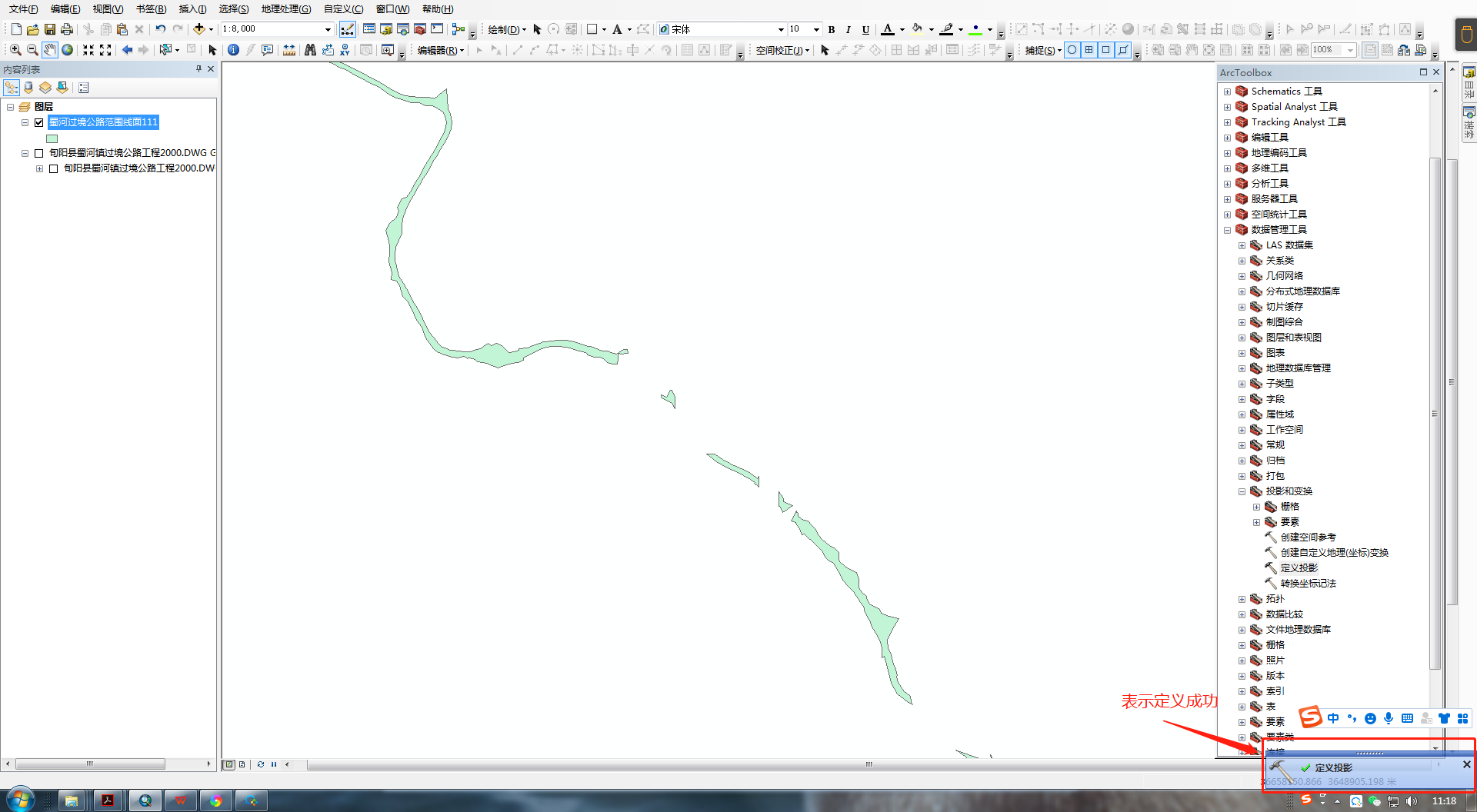

8.投影坐标定义完成
项目范围线投影定义完成之前
项目范围线投影定义完成之后
